Autosequences：
此模式提供自動DUT測試。 自動序列可以包含用戶指令的任意組合。

測量射頻能量：
該模式提供RF測量。 用戶可以配置所需的RF測量

功率負載曲線：
該模式提供DUT的自動負載曲線測試。 可以為多個負載值和功率級別配置負載曲線。

REM/ ARM/ CQM：
此模式允許用戶測試DUT的REM / ARM / CQM功能。

測量射頻泄漏：
此模式提供RF泄漏測量。 泄漏模式的所有切換均由內部繼電器執行。

系統工具：
此模式提供SECULIFE ESXTRA的配置。

驗證RF輸出功率單極性

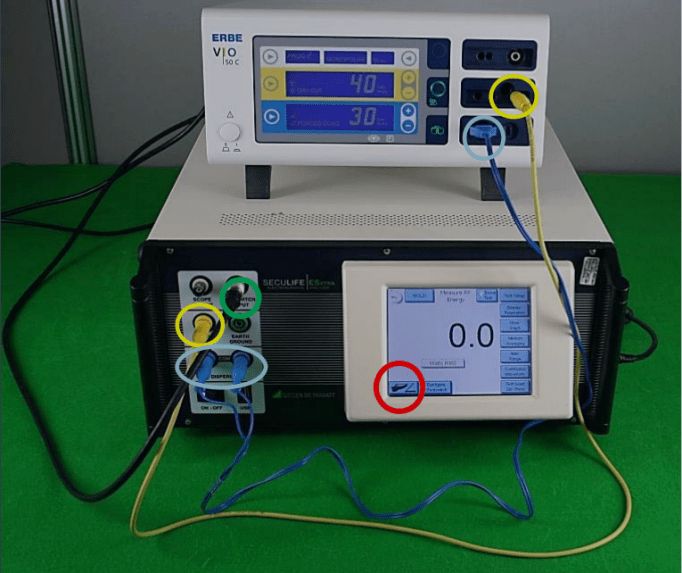

1. 連接DUT和SECULIFE ESXTRA

在執行RF測量之前，在DUT和SECULIFE ESXTRA之間建立連接。 為此，單極插座DUT通過測量電纜（黃色標記）與SECULIFE ESXTRA的黃色安全插座連接。

通過藍色電纜將SECULIFE ESXTRA功能測試儀與DUT的中性端口連接（參見藍色標記）。

2. 選擇設置并執行測量

可以在顯示器處配置測量參數（例如電阻）（黑色標記）。 連接腳踏開關輸出后DUT的腳踏開關輸入，DUT可以遙控（電纜是可選的）。

通過按下腳踏開關符號（標記為紅色）啟動測量。

3. 射頻功率驗證（單極）

將DUT的預設值（在這種情況下：40瓦）與SECULIFE ESXTRA的顯示值（在這種情況下：37.1瓦）進行比較。

驗證射頻輸出功率雙極性

1. 將SECULIFE ESXTRA與DUT連接以建立連接，將黃色電纜插入DUT的雙極插座，并進入SECULIFE ESXTRA的黃色安全插座（標有黃色）。

此外，藍色電纜必須插入DUT的雙極插座（位于中間）并與SECULIFE ESXTRA（左側插座）連接。

通過藍色插頭連接器（標記為紅色）觸發停用中性電極監控的短路。

2. 選擇設置并執行測量

可以通過顯示屏設置測量參數。 通過按下腳踏開關進行測量符號（綠色箭頭）。 黑色電纜用作“自動腳踏開關”，可以用手動腳踏開關代替。

3. 驗證射頻功率（雙極）

與SECULIFE ESXTRA（此處：28.3瓦特）的值相比，DUT的值（此處：30瓦）。

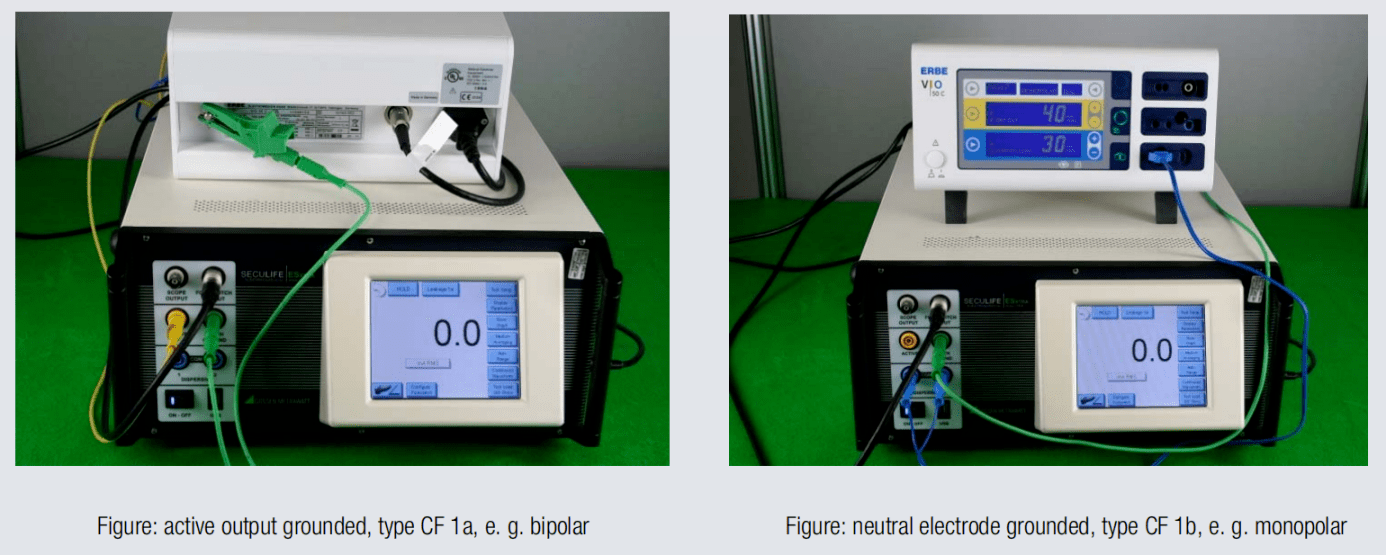

                    圖：有源輸出接地，CF 1a型，e。 G。雙極                                 圖：中性電極接地，CF 1b型，e。 G。單極

驗證RF - 泄漏電流

該操作模式用于測量RF泄漏電流。 用戶可以為請求的RF配置SECULIFE ESXTRA泄漏測量，包括脈沖或連續波形和負載設置的測量。

1. 連接DUT和SECULIFE ESXTRA
對于漏電流測量，必須通過鉗形電纜建立連接。 為此，鱷魚夾是夾在等電位聯結（位于DUT外殼背面）并與前面板上的安全插座連接SECULIFE ESXTRA。

2. 選擇設置

可以在SECULIFE ESXTRA的顯示屏上進行設置。 有4種模式可用于泄漏電流測量。

3. 泄漏電流的驗證

顯示屏上顯示的值與極限值進行比較（參見操作手冊）。

輸出功率是負載電阻的函數

1. 連接SECULIFE ESXTRA和DUT

可以使用與RF輸出功率（雙極/單極）的測量相同的連接。

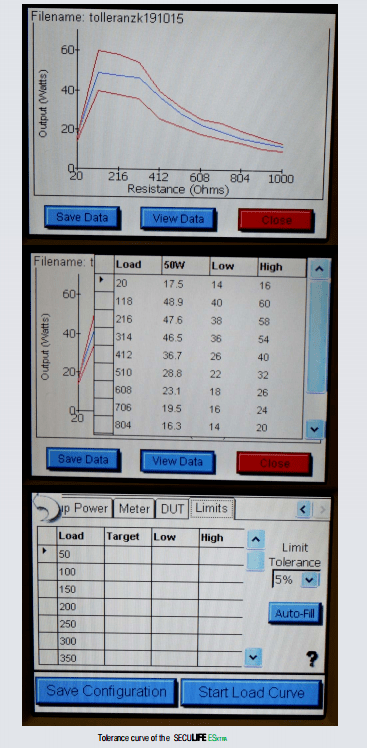

2. 負載曲線配置

負載曲線菜單允許手動配置負載曲線。 可以在頂部的相應選項卡下進行設置顯示。 可以配置負載，電源設置和ESU生成器。

3. 驗證

出于驗證目的，可以將已發布的負載曲線/測量值與操作手冊中的曲線進行比較。

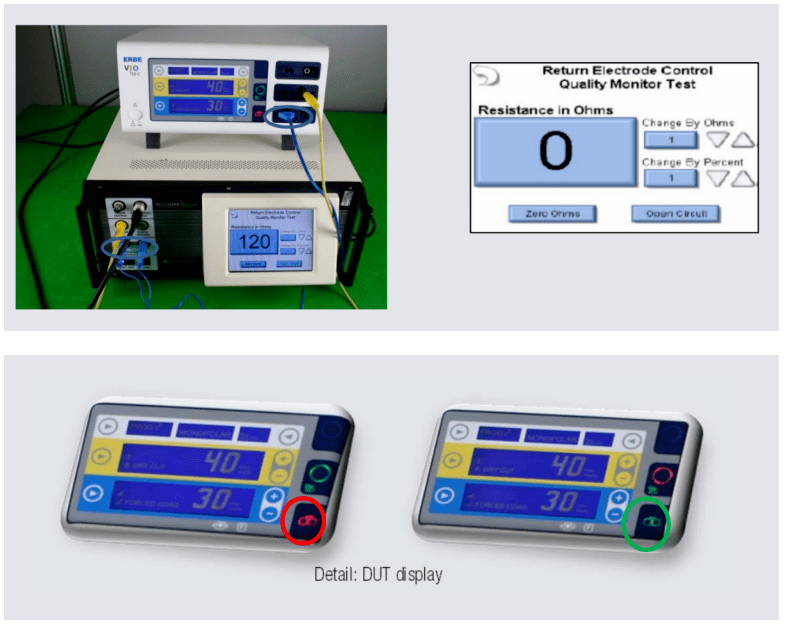

驗證中性電極
該模式使用戶能夠測試DUT的REM / ARM / CQM功能。 可以通過輸入J對電阻來設置電阻手動值或百分比值。 該模式允許在空閑狀態下運行CQM負載。

1. 連接

為了測試中性電極，只需將藍色電纜與DUT的中性電極插座連接即可SECULIFE ESXTRA的藍色插座（藍色標記）。

2. 驗證

檢查電阻是否設置得過高的Z簡單方法是檢查中性電極指示燈。該指示燈有助于接近觸發點（該值經常在制造商服務手冊中指出）。

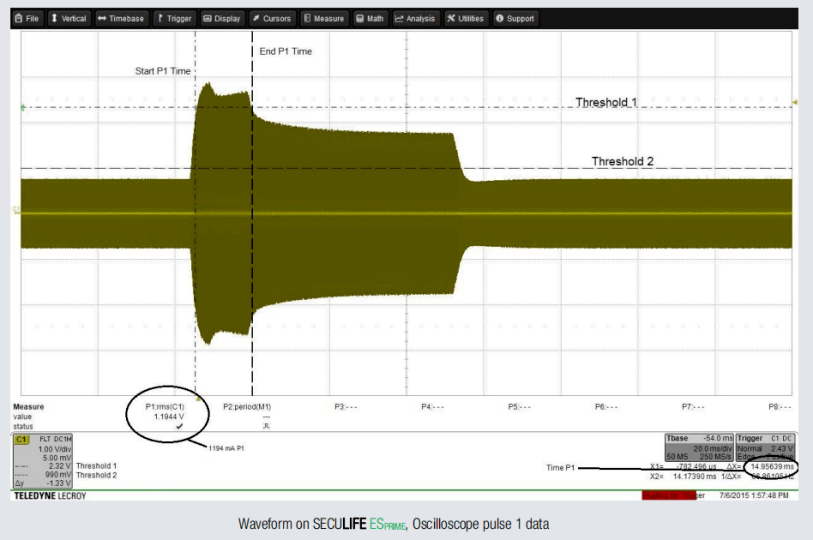

ES PRIME的特點：可能的波形圖

在SECULIFE ESPRIME的顯示屏上，您可以定義不同的曲線形狀。 以下顯示這種波形的示例

數據：
